R, L, C의 기본적인 특성과 전력 품질과의 관계



최근 산업 전반에 걸친 기술의 발전과 그로 인한 전기 의존도가 높아지면서 전력 수요가 크게 증가하고 있다. 이러한 수요 증가에 따라 끊김 없이 신뢰할 수 있는 고품질의 전력에 대한 필요성이 대두되어 왔다. 전력 품질은 전력기기가 효과적이고 효율적으로 기능할 수 있고, 전력망에 큰 부정적 영향을 미치지 않도록 하는 중요한 요소이다. 이번에는 이러한 전력 품질을 유지와 관련하여 R, L, C의 특성과 전력과의 관계에 대해서 알아보고자 한다. 이를 통해 효율적이고 신뢰할 수 있는 전력 시스템의 설계, 운영 및 유지 관리를 할 수 있을 것이라 생각된다.

R, L, C의 정의와 기본적인 특성

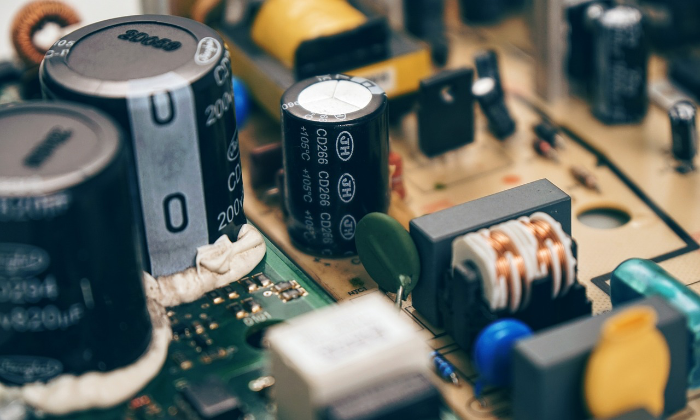

고품질의 전력을 유지하기 위해서는 R, L, C의 특성과 이들의 전력과의 관계를 이해하는 것이 중요하다. 이는 전력 품질에 큰 영향을 미치며 전압 변동, 전력 손실, 과부하 등 전력 장비에 다양한 영향을 미칠 수 있기 때문이다. 먼저 저항은 물질이나 구성 요소가 전류의 흐름을 얼마나 반대하는지를 나타내는 척도를 나타낸다. 기호 "R"로 표시되며 옴(Ω)이라고 하는 단위를 사용한다. 저항기는 회로의 전류 흐름을 제한하는 데 사용되는 구성 요소로 저항 값이 높으면 낮은 저항 값보다 전류의 흐름을 더 방해한다는 것을 의미한다. 다음은 인덕턴스로 자기장에 에너지를 저장하는 구성 요소의 능력을 측정하는 단위이다. 기호는 "L"로 표시되며 헨리(H)라고 불리는 단위를 사용한다. 인덕터는 자기장에 에너지를 저장하는 데 사용되는 부품이며 인덕턴스 값이 높을수록 자기장에 더 많은 에너지를 저장할 수 있음을 의미한다. 인덕턴스의 특성은 교류 인가 시 전압은 전류보다 위상이 90도 앞선 지상 전류가 흐른다는 것이다. 마지막으로 캐패시턴스는 전기장에서 에너지를 저장하는 구성 요소의 능력을 측정하는 단위이다. 기호 "C"로 표시되며 패럿(F)이라고 불리는 단위를 사용한다. 캐패시터는 전기장에서 에너지를 저장하는 데 사용되는 부품으로 캐패시턴스 값이 높을수록 전기장에 더 많은 에너지를 저장할 수 있다. 인덕턴스와 달리 캐패시터는 전압이 전류보다 90도 늦은 진상 전류가 흐르게 된다. 이러한 R, L, C의 주요 특성 중 하나는 회로에서 전기 신호의 동작에 영향을 미치는 방식이다. 직류(DC) 회로에서 신호에 큰 영향을 미치는 구성 요소는 저항 R 뿐이다. 하지만 교류(AC) 회로에서 인덕터와 캐패시터는 에너지를 저장했다가 나중에 다시 회로로 방출할 수 있기 때문에 상당한 영향을 미칠 수 있다. 이로 인해 신호가 주파수, 위상 또는 진폭에서 변경될 수 있습니다. 이러한 구성 요소의 또 다른 특징은 AC 신호에 대한 저항의 척도인 리액턴스이다. 인덕터는 주파수에 따라 증가하는 리액턴스를 갖는 반면, 캐패시터는 주파수에 따라 감소하는 리액턴스를 갖는다. 이러한 리액턴스와 관련된 개념이 바로 무효전력이다. 다음에는 무효전력에 대해서 알아보고자 한다.





무효전력의 기본 개념 역률

무효 전력은 교류(AC) 회로에서 유도성 소자와 용량성 소자 간에 교환되는 전력의 일종으로 VAR이라는 단위로 사용된다. 교류 회로에서 유도성 소자(예: 인덕터)와 용량성 소자(예: 커패시터)는 에너지를 저장했다가 나중에 다시 회로로 방출할 수 있다. 이로 인해 전압과 전류가 서로 위상을 벗어날 수 있다. 무효 전력은 유도성 요소와 용량적 요소 간에 에너지를 변환하는 과정과 관련된 전력의 일부분이다. 무효 전력은 실질적인 전력에 사용되지는 않지만, 많은 유형의 전기 설비의 적절한 작동을 위해 필요하다. 예를 들어 유도성 부하(예: 모터 및 변압기)는 효율적으로 작동하기 위해 일정량의 무효 전력을 필요로 한다. 하지만 회로에 무효 전력이 너무 많거나 적으면 전압 강하, 과열, 장비 수명 감소 등의 문제가 발생시킬 수 있다. 회로에서 무효 전력의 양은 회로에 존재하는 무효 성분, 즉 유도 및 용량성 요소에 따라 달라진다. 용량성 요소는 무효 전력을 소비하는 반면, 유도성 요소는 무효 전력을 생성한다. 저항성 요소(R)는 에너지를 저장하지 않기 때문에 무효 전력에는 영향을 주지 않는다. 무효 전력과 유도성 및 용량성 요소의 관계는 역률의 개념을 사용하여 설명할 수 있다. 역률은 피상 전력(회로에 의해 소비되는 총 전력)에 대한 실제 전력의 비율을 나타낸다. 회로에서 높은 역률은 회로의 무효 전력량이 낮다는 것을 의미한다. 즉, 역률이 높으면 전력의 효율이 좋다는 것과 같은 의미이다. 유도성 소자가 있는 AC 회로에서 무효 전력은 양(+)의 전력으로, 이는 회로가 생성하는 것보다 더 많은 무효 전력을 소비한다는 것을 의미한다. 용량성 요소가 있는 AC 회로에서 무효 전력은 음(-)의 전력이며, 이는 회로가 소비하는 것보다 더 많은 무효 전력을 생성한다는 것을 의미한다. 회로의 순 무효 전력은 소비된 무효 전력과 생성된 무효 전력 사이의 차이를 나타내며, 총 무효전력 Q=V^2/X로 표현되며, Q는 VAR 단위의 무효 전력, V는 전압, X는 옴 단위의 리액턴스를 의미한다.





무효전력과 전력품질과의 관계

무효전력이 전력 설비와 전력 라인에 미치는 영향은 어떠할까. 먼저 전력 손실의 증가를 야기시킨다. 무효 전력은 전력선과 변압기의 전력 손실을 증가시켜 시스템의 효율을 떨어뜨리고 에너지 비용을 증가시킬 수 있다. 그리고 전압 강하를 일으킬 수 있다. 무효 전력은 전압 강하를 일으켜 전원 공급의 품질 저하, 민감한 장비의 손상 및 정전 위험 증가로 이어질 수도 있다. 또한 변압기, 콘덴서 및 기타 장비의 과부하를 초래할 수 있으며, 이로 인해 장비 고장 및 유지보수 비용이 증가할 수 있다. 또한 무효 전력은 에너지가 공급원과 부하 사이를 순환하게 하여 에너지 소비를 증가시키고 이는 결국 전력 사용비의 증가를 일으키게 된다. 그렇다면 이런 무효전력을 줄이고 영향을 최소화시키기 위한 방법에는 무엇이 있는지 알아보자. 먼저 역률 보정을 통한 방법이 있다. 역률 보정은 무효 전력 수요를 상쇄하기 위해 시스템에 캐패시터를 추가하는 것을 포함하며, 역률을 보정함으로써 에너지 소비를 줄일 수 있고, 전압을 안정화시킬 수 있다. 다음은 콘덴서를 이용하는 방법이다. 콘덴서는 무효 전력을 생성하고 시스템의 전압을 조절하는 데 사용된다. 이러한 장치는 시스템을 안정화하고 무효 전력의 영향을 줄이는 데 사용할 수 있다. 이렇듯 무효 전력은 전력 손실 증가, 전압 강하, 장비 과부하, 에너지 소비 증가 등 전력 설비 및 전력 라인에 여러 가지 부정적인 영향을 미칠 수 있다. 이러한 영향을 줄이기 위해 전력 시스템 운영자는 역률 보정이나 콘덴서 사용 포함한 다양한 기술을 통해 무효전력을 줄이고 에너지효율을 높일 수 있을 것이다.



전력 품질의 중요성은 아무리 강조해도 지나치지 않을 것이다. 전력 설비를 효과적이고 효율적으로 작동하고 전력망에 심각한 부정적인 영향이 없도록 운영하는 것이 중요하다. R, L, C의 특성과 전력 품질 사이의 관계를 이해함으로써 안정적이고 효율적이며 지속 가능한 전력 시스템을 설계, 운영 및 유지할 수 있으며 무효 전력 개선을 통해 보다 효율적이고 고품질의 전력을 공급할 수 있을 것이다.
